图4－2 USOC 与 T568A 线芯排布对比

　　简言之，在都使用RJ-45连接器的前提下，传统语音系统使用4/5线对，10/100M以太网使用1/2、3/6线对，两者可以同时使用⑥，这就是兼容性。

五、电信号的传输

目前使用标准RJ-45连接器的UTP（非屏蔽双绞线）通道带宽已达到 500MHz(TIA/EIA 6a类/ISO Ea级)，能支持最高传输速率达10Gbit/s，采用更高级连接器（TERA /GG45/EC7⑦）的SFTP(金属薄＋丝网编织双屏蔽双绞线，如ISO F级)链路，带宽达600MHz（试验线缆已达1G－1.2GHz）。线缆生产工艺的改进，使其支持带宽成数十倍增加，但其基础结并未发生改变——每对线 芯相互扭绞，传输一路差分信号（这也是“对绞线”或“双绞线”名称的由来）。以差分方式在扭绞线对内传输的电信号，产生的电磁场相互抵消（图5－1），对 外界造成的干扰降至最低，来自外界电磁场的共模干扰也得到有效抑制。为减小信号耦合，同一护套内的4对线芯，彼此绞距互不相同⑧，进一步降低了线对间串 扰。

图5－1 电信号在扭绞线对上产生的磁场互相抵消

　　标准端接中色标规定，只是便于人眼辨识，既兼顾连接器向下兼容性（4/5线对传输语音），又确保差分信号能在扭绞线对中传输（3/6数据线对必 须跨接在4/5两侧）。观察标准端接方式（图2－1，图2－2），虚线与实线色标间隔出现，也是为了更清楚地识别线序。不过，错误仍难免发生。

单一接线图故障分为：开路、短路、反接、错对和串绕（又称分岔线对、分离线对、拆分线对）5种（图5－2），由于可能出现多种故障的组合，实际情况会更复杂。

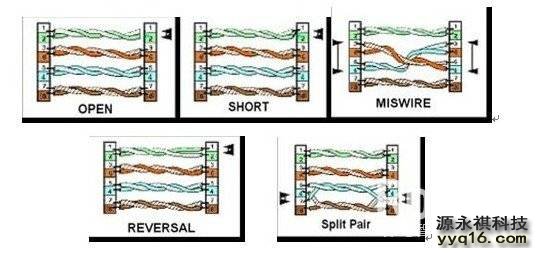

图5－2 接线图故障类型

　　上述故障中，最不易被发现的是“串绕”故障，它破坏了线对的扭绞特性，差分信号相当于在平行线中传输（图5－3），由于原有线对的扭绞关系，使串扰更加严重。

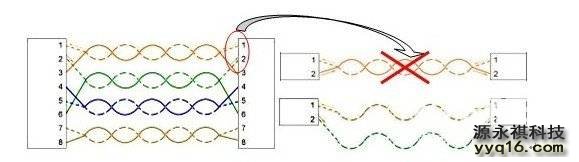

图5－3 串绕故障

　　如前所述，RJ-45端接方式不是顺序排列的，最容易出现串绕故障的4/5与3/6线对（错误地按1/2、3/4、5/6、7/8顺序）。由于 电气导通性不变，只用直流电检查连通性的仪表，无法查出此类故障。应用在低速网络中时，虽然信号串扰很大，但有时仍能进行通信，而又时通时断，用户往往怀 疑有源设备或软件故障，不能即时排故。

六、检查串绕故障

除掌握端接标准要求、认清色标、认真操作，避免出现错误外，检查串绕还要依赖功能较强的仪表，这些仪表一般具有以下功能之一：

1、测量电容

分析线对结构可知，扭绞在一起的线对，其分布电容要远大于同样长度而彼此靠近的平行导线。因此，在导通性正确的前提下，只要测量4个线对的分布电容并与预期数值比较，就能得出是否存在串绕故障。

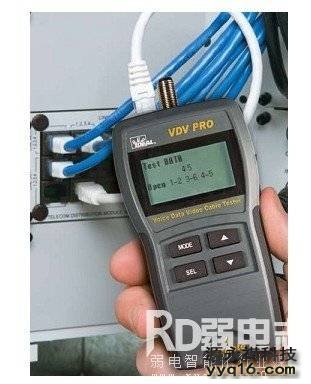

图6-1 典型的全功能（能测试全部接线图故障）验证仪表

　　测量线对分布电容除能辨别串绕故障外，还能用于计算线对长度（线对总电容值除以单位长度电容值），可对断点进行定位。

　　2、测量阻抗

　　同理，线对结构发生变化后，其特性阻抗也随之改变，据此可判断是否出现串绕。

3、测量近端串扰（NEXT）
